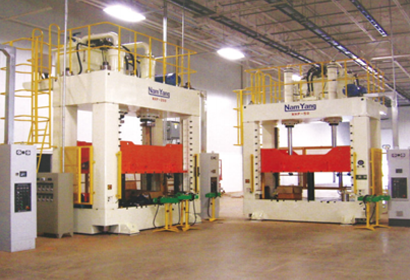

성형&트리밍

Forming & Trimming
성형&트리밍

용도

  • 자동차 내장재 성형, 절단, 천공용
  • FRP 성형용
  • 분말야금 성형용
  • 열수지 성형용
  • 제관용
  • 기타 히팅을 요하는 제품 생산용

특징

  • 4POLE HIB LSIDE 방식이므로 설비의 안정성이 우수 합니다.
  • 설비에 각종 용도에 맞는 금형을 장착하므로서 각종 작업에 적용 시킬 수 있습니다.
  • 유압 유닛은 프레스 상부에 설비되어 있으므로 많은 공간의 활용이 가능합니다.
  • 열판을 설치하면 HOT PRESS의 용도로 사용이 가능합니다.
  • 자동차 내장재(루프, 매트류)쪽에 수요가 많고 내구성이 좋아 국내 외 내장재 업체에 다수 공급되어 있으며,
    특히 미국쪽에 많이 수출되어 있습니다.(현대/기아)

생산성과 보전성향상을 위한 옵션장치(별도 주문 사항)

오토프램핑장치 가압유지회로
다이리프터장치 전후면 안전 셔터
다이체인지장치 사이드 안전카바
슬라이드 위치결정 표시장치 자동식 상한 로킹 장치
비쥬얼 모션 디스프레이 양수식 자동기동 스위치
무빙 볼스타 경보 패트롤 라이트
열성형용 열판 광전자식 안전장치
온도기록계 사이드 피어싱용 유압장치
유압탱크 온도 표시장치 히터 전원회로
작동유 자동 냉각 장치 원격점검 시스템

TECHNICAL DATA

Model형식
사양Specifications
NHP-100
_1210
NHP-150
_1512
NHP-200
_2015
NHP-300
_2015
NHP-500
_2015
NHP-800
_13020
NHP-1000
_3020
NHP-1500
_3020
가압능력Pressing Capacity TON 100 150 200 300 500 800 1000 1500
인상능력Lifiting Capacity TON 10 14 17 30 41 58 80 100
슬라이드 면적Slide Table Area mm 1200x1000 1500x1200 2000x1500 2000x1500 2500x1500 3000x2000 3000x2000 3000x2000
볼스터 면적Bolster Area mm 1200x1000 1500x1200 2000x1500 2000x1500 2500x1500 3000x2000 3000x2000 3000x2000
오픈하이트Open Height mm 800 1000 1200 1300 1500 1700 1800 1800
스트로크Stroke mm 600 700 800 900 1200 1300 1400 1400
하강속도Descending Speed mm/s 250 300 300 300 350 350 350 350
가압속도Pressing Speed mm/s 25 25 20 20 15 12 10 10
상승속도Ascending Speed mm/s 230 250 250 270 300 300 320 320
기계 중량Machine Weight TON 14 17 23 40 65 100 115 150
