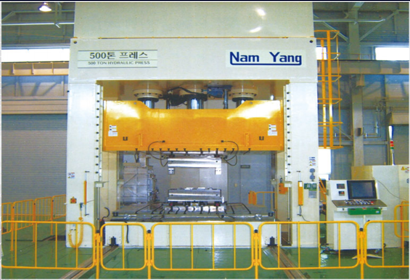

유압심교

Hydraulic Deep Drawing
유압심교

특징

  • 강력한 프레임 구조로 가혹한 사용조건에서도 무리없이 사용 할 수 있는 내구설계가 되어 있습니다.
  • 중간프레임의 낙하방지용 SAFFTY BAR가 설치되어 양수 P/B, 광전식 차단자이 등 다양한 안전 장치가 설치되어있습니다.
  • 본체의 하프레임 내부에는 쿠션장치가 내장되어 있으며, 가압력의 임의 조정이 됩니다.
  • 제품 노크아웃 장치는 상프레임에 설치되며, 유압식 노크아웃장치의 설치도 됩니다.
  • 전기장비는 전체 제어부분은 본체 우측 부위에 설치되며, 프레스의 작업부분 조작은 스탠드형의 리모트 조작 박스를 이용하므로
    작업성이 좋습니다.

생산성과 보전성향상을 위한 옵션장치(별도 주문 사항)

오토프램핑장치 가압유지회로
다이리프터장치 전후면 안전 셔터
다이체인지장치 사이드 안전카바
슬라이드 위치결정 표시장치 자동식 상한 로킹 장치
비쥬얼 모션 디스프레이 양수식 자동기동 스위치
무빙 볼스타 경보 패트롤 라이트
열성형용 열판 광전자식 안전장치
온도기록계 사이드 피어싱용 유압장치
유압탱크 온도 표시장치 히터 전원회로
작동유 자동 냉각 장치 원격점검 시스템

TECHNICAL DATA

Model형식
사양Specifications
NDP-100
-1210
NDP-200
-1512
NDP-300
-2015
NDP-500
-2515
NDP-800
-2820
NDP-1000
-2820
NDP-1500
-3520
가압능력Pressing Capacity TON 100 200 300 500 800 1000 1500
인상능력Lifiting Capacity TON 10 17 30 41 58 80 100
슬라이드 면적Slide Table Area mm 1200x1000 1500x1200 2000x1500 2500x1500 2800x2000 2800x2000 3500x2000
볼스터 면적Bolster Area mm 1200x1000 1500x1200 2000x1500 2500x1500 2800x2000 2800x2000 3500x2000
스트로크Stroke mm 700 800 900 1000 1300 1300 1500
오픈하이트Open Height mm 1000 1200 1400 1500 1800 1800 2100
하강속도Descending Speed mm/s 300 350 350 350 390 400 400
가압속도Pressing Speed mm/s 35 25 25 20 20 20 20
상승속도Ascending Speed mm/s 300 350 350 350 390 400 400
상승속도 능력 TON 30 70 150 200 300 400 500
스트로크 mm 250 250 350 350 400 400 450
패드면적 mm 850x650 1200x800 1700x1100 2000x1100 2200x1500 2200x1500 2600x1500
전동기Electric Motor kw 37 55 75 1100 90x2 110x2 132x2
