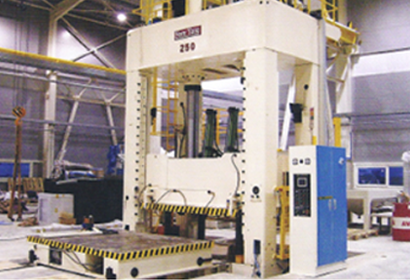

다이스포팅

Die Spotting
다이스포팅

특징

  • 상부 테이블을 180˚ 반전시키며 볼스터도 전방으로 완전히 이동시키므로 금형을 상하 모두 바닥에 펼쳐 놓을 수가 있습니다.
  • 하부프레임에는 무빙볼스터의 반입시 정밀도 유지를 위한 볼스터 그램프, 리프터, LOCKING SYTEM을 설치합니다.
  • 반전테이블에는 반전장치와 LOCKING장치를 설치하여 반전 테이블의 정밀도를 유지합니다.
  • 본체는 강판용접구조로서 확실한 정밀가공으로 강도와 강성을 유지합니다.
  • 슬라이드 가이드는 넓고 길어서 정밀도를 확실히 유지 합니다.

생산성과 보전성향상을 위한 옵션장치(별도 주문 사항)

오토프램핑장치 가압유지회로
다이리프터장치 전후면 안전 셔터
다이체인지장치 사이드 안전카바
슬라이드 위치결정 표시장치 자동식 상한 로킹 장치
비쥬얼 모션 디스프레이 양수식 자동기동 스위치
무빙 볼스타 경보 패트롤 라이트
열성형용 열판 광전자식 안전장치
온도기록계 사이드 피어싱용 유압장치
유압탱크 온도 표시장치 히터 전원회로
작동유 자동 냉각 장치 원격점검 시스템

TECHNICAL DATA

Model형식
사양Specifications
 NDS-100
-1813		 NDS-200
-2515		 NDS-300
-3020		 NDS-500
-3523		 NDS-1000
-3523
가압능력Pressing Capacity TON 100 200 300 400 500
인상능력Lifiting Capacity TON 50 55 55 100 100
스트로크Stroke mm 1600 1800 2300 2300 2300
오픈하이트Open Height mm 1600 1800 2300 2500 2500
이송테이블 면적Reversing Table Area mm 1800×1300 2500×1500 3000×2000 3500×2300 3500×2300
반송능력Reversing Capacity TON 8 10 15 20 30
반송각도Reversing Angle degree 180 180 180 180 180
무빙볼스터 면적Moving Bolster Area mm 1800×1300 2500×1500 3000×2000 3500×2300 3500×2300
이송능력Carrying Capacity TON 8 16 30 35 40
하강속도Descending Speed mm/sec 50 80 100 100 100
상승속도Ascending Speed mm/sec 70 80 100 100 100
전동기Electric Motor kw 18.5 30 37 75 75
기계 중량Machine Weight TON 29 50 70 80 80
