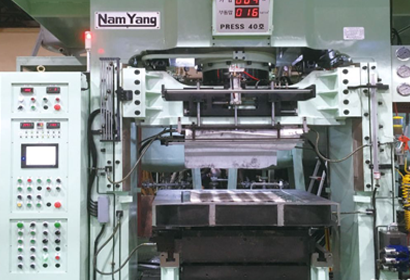

습식자석성형

Magnetic Forming
습식자석성형

용도

  • Pipe 및 Tube 응용부품
  • 자동차 Frame 및 부품
  • 기타 산업부품

특징

  • 강력한 프레임 구조로 가혹한 사용조건에서도 무리없이 사용 할 수 있는 내구 설계가 되어 있습니다.
  • 자석 성형에서 중요한 하부 실린더의 위치제어를 기계식 스토퍼 장치를 사용하지 않고 리니어 스케일과 서보 밸브를 사용하여
    위치제어를 최대 0.05mm 이내로 제어 가능.
  • 성형체의 두께와 충진깊이를 설정할 수 있습니다.
  • 상부와 하부 실린더의 압력과 속도를 조절할 수 있습니다.

생산성과 보전성향상을 위한 옵션장치(별도 주문 사항)

오토프램핑장치 가압유지회로
다이리프터장치 전후면 안전 셔터
다이체인지장치 사이드 안전카바
슬라이드 위치결정 표시장치 자동식 상한 로킹 장치
비쥬얼 모션 디스프레이 양수식 자동기동 스위치
무빙 볼스타 경보 패트롤 라이트
열성형용 열판 광전자식 안전장치
온도기록계 사이드 피어싱용 유압장치
유압탱크 온도 표시장치 히터 전원회로
작동유 자동 냉각 장치 원격점검 시스템

TECHNICAL DATA

Model형식
사양Specifications
 NFP-300 NFP-500
가압능력Pressing Capacity TON 300 500
인상능력Lifiting Capacity TON 17 20
슬라이드 면적Slide Table Area mm 1700x900 1700x700
볼스터 면적Bolster Area mm 1700x1100 1700x1300
오픈하이트Open Height mm 1600 1700
스트로크Stroke mm 600 800
하강속도Descending Speed mm/s 270 270
가압속도Pressing Speed mm/s 0.12~1.8 0.12~1.8
상승속도Ascending Speed mm/s 270 270
하부실린더 능력Capacity TON 100 150
하강능력Desending Capacity TON 75 90
인상능력Lifting Capacity TON 7-140 7-200
면압조정 mm/s 90-150 90-160
충진깊이 mm/s 10-150 10-160
상승속도Ascending Speed mm/s 0-35 0-35
하강속도Descending Speed mm/s 0-50 0-50
