C형

C Type
C형

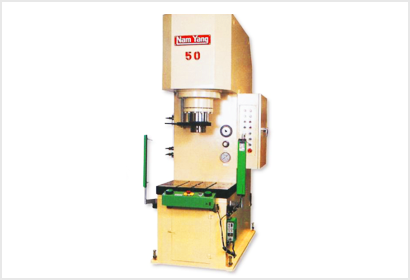

고속 위치 제어형 C형 유압프레스

  • 본체 프레임은 C형으로 작업공간을 삼면에서 선택하여 사용할 수 있는 작업성이 우수한 프레스입니다.
  • 하강위치 반복정도는 가압구간에서도 0.05mm로 유지가 됩니다.(정지위치기능은 옵션입니다.)
    표준형뿐 아니라 턴테이블장치를 장착한 오토터닝프레스, 휨 측정장치가 구비된 교정 프레스, 부시류 압입용,
    자동차 부품의 조립 분해용, 연료전기성형 조립용등 광범위하게 적용되는 우수한 장비로서 주문사양에 맞춰
    제작 가능합니다.
  • 로드셀 장착으로 하중관리와 리니어 스케일과 모니터를 장착하여 하중과 위치제어가 가능합니다. 원거리
    모니터링 시스템으로 장비의 상태점검과 A/S지원이 가능합니다.
  • 모니터에서 압력, 위치, 온도, 속도 등 세팅이 자유롭습니다.

생산성과 보전성향상을 위한 옵션장치(별도 주문 사항)

오토프램핑장치 가압유지회로
다이리프터장치 전후면 안전 셔터
다이체인지장치 사이드 안전카바
슬라이드 위치결정 표시장치 자동식 상한 로킹 장치
비쥬얼 모션 디스프레이 양수식 자동기동 스위치
무빙 볼스타 경보 패트롤 라이트
열성형용 열판 광전자식 안전장치
온도기록계 사이드 피어싱용 유압장치
유압탱크 온도 표시장치 히터 전원회로
작동유 자동 냉각 장치 원격점검 시스템

TECHNICAL DATA

Model형식
사양Specifications
NCP-20 NCP-30 NCP-50 NCP-75 NCP-100 NCP-150
가압능력Pressing Capacity TON 20 30 50 75 100 150
정반면적Bolster Area mm 620x500 620x500 720x550 750x600 1000x800 1000x800
스트로크Stroke mm 350 375 400 450 450 450
오픈하이트Open Height mm 475 500 550 650 650 650
하강속도Descending Speed mm/s 200 200 200 200 200 200
상승속도Ascending Speed mm/s 200 200 200 200 200 200
가압속도Pressing Speed mm/s 23 23 23 23 23 23
